音視頻環出接口
分布式輸出節點支持1路本地視頻環出和1路3.5mm音頻接口環出，方便用戶本地預監。
分布式輸出節點
產品簡介
伯奧克分布式輸出節點統以分布式及去中心化概念，充分運用現代通訊技術、網絡技術、自動化技術、電子監控等先進技術，構建以數據傳輸網絡為紐帶，以輸入節點、輸出節點、網絡交換機為支撐，集音頻處理、視頻拼接處理、網絡傳輸、KVM協作管理、POE供電、環境監控、集中控制等多種功能于一體的現代化、網絡化、智能化處理平臺。輸出節點可支持2K和4K分辨率，其中2K輸出節點支持HDMI、DVI、SDI、VGA四種信號。分布式可視化系統在各類指揮中心、調度中心、分析中心、會議中心、視頻會議、虛擬模擬中心、圖像展示等多信號源的AV工程得到廣泛應用。
- 2K： HDMI/DVI-I/SDI接口
- 4K：HDMI接口
- 分辨率: 1080p/4K@30Hz
- 機箱:桌面式，可上機架
產品特性
支持多種信號接口
分布式輸出節點支持HDMI/DVI/SDI/VGA信號，能夠滿足大部分的工程應用。(2K系列)
支持網絡光纖傳輸
分布式輸出節點支持1路千兆自適應網絡和1路2.5G光纖傳輸（僅4K部分型號支持），用戶可自由選擇。
節點任意增減
分布式輸出節點可根據現場情況任意增加節點，擴大互聯互通范圍，實現多區域分布式集中管理。
具備環境控制接口
分布式輸出節點具備多種環境控制接口，包括RS232，RS485，IR，I/O，繼電器口（2K及4K部分型號支持）；
桌面式設計
分布式輸出節點采用桌面式設計，可配備耳朵上架，安裝簡單，維護方便。

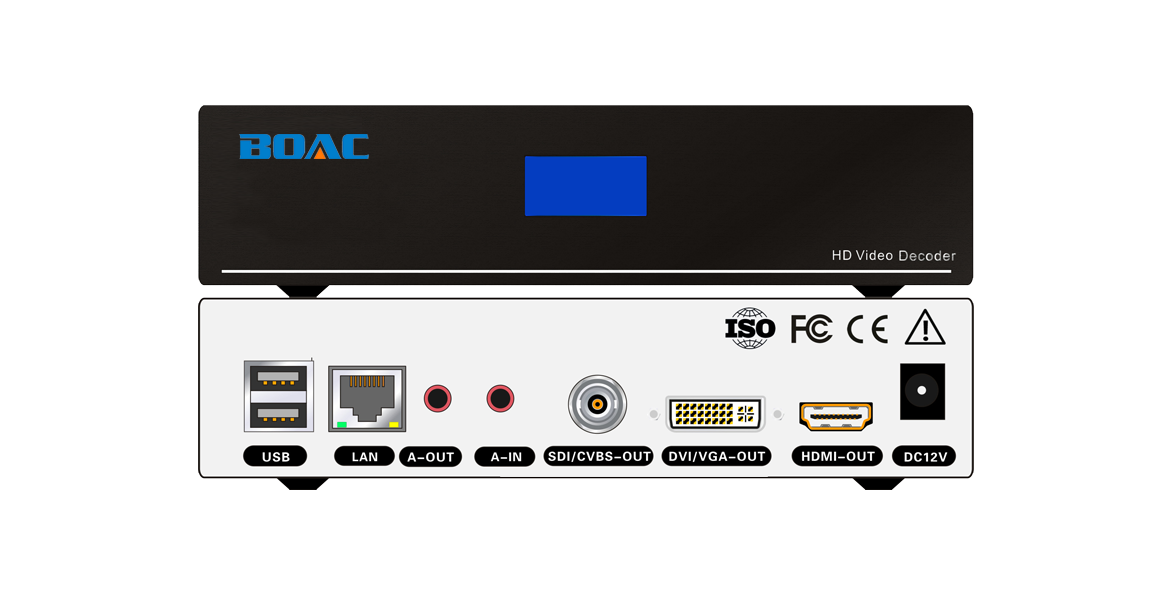

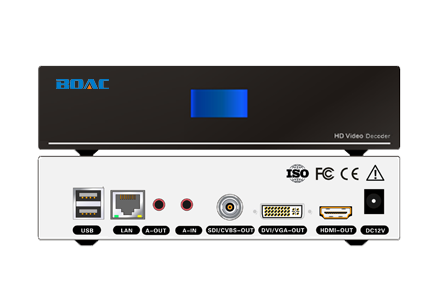

基本參數(2K)
視頻輸出 1路CVBS/SDI，1路DVI/VGA，1路HDMI
音頻輸入 1路3.5mm立體聲
音頻環出 1路3.5mm立體聲
網絡接口 1路LAN口輸出
網口類型 千兆網口（自適應）
分辨率 1080P
USB接口 2路USB（支持鼠標鍵盤信號）
指示燈 電源、視頻信號、數據收發
電源 12V1.5A （帶接地線）
功耗 ≤10W
溫度 工作：0℃-50℃，儲存：-20℃-70℃
濕度 10% ~ 90%
MTBF ≥50,000 小時
尺寸 190x118x44mm，可加耳朵上機架
重量 約1kg
基本參數(2K帶中控)
視頻輸入 1路DVI/1路HDMI/1路SDI/1路VGA
視頻環出 1路DVI/1路HDMI/1路SDI/1路VGA
中控接口 3路IO，1路RS232，1路RS485，2路IR，1路繼電器
音頻輸入 1路3.5mm立體聲
音頻環出 1路3.5mm立體聲
網絡接口 1路LAN口輸出
網口類型 千兆網口（自適應）
分辨率 1080P
USB接口 2路USB（支持鼠標鍵盤信號）
指示燈 電源、視頻信號、數據收發
電源 12V1.5A （帶接地線）
功耗 ≤10W
溫度 工作：0℃-50℃，儲存：-20℃-70℃
濕度 10% ~ 90%
MTBF ≥50,000 小時
尺寸 190x118x44mm，可加耳朵上機架
重量 約1kg

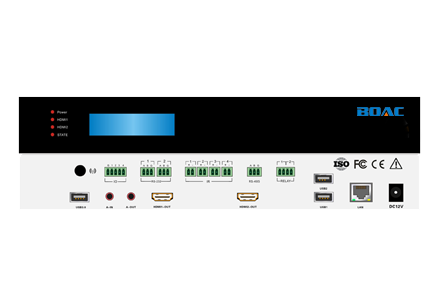

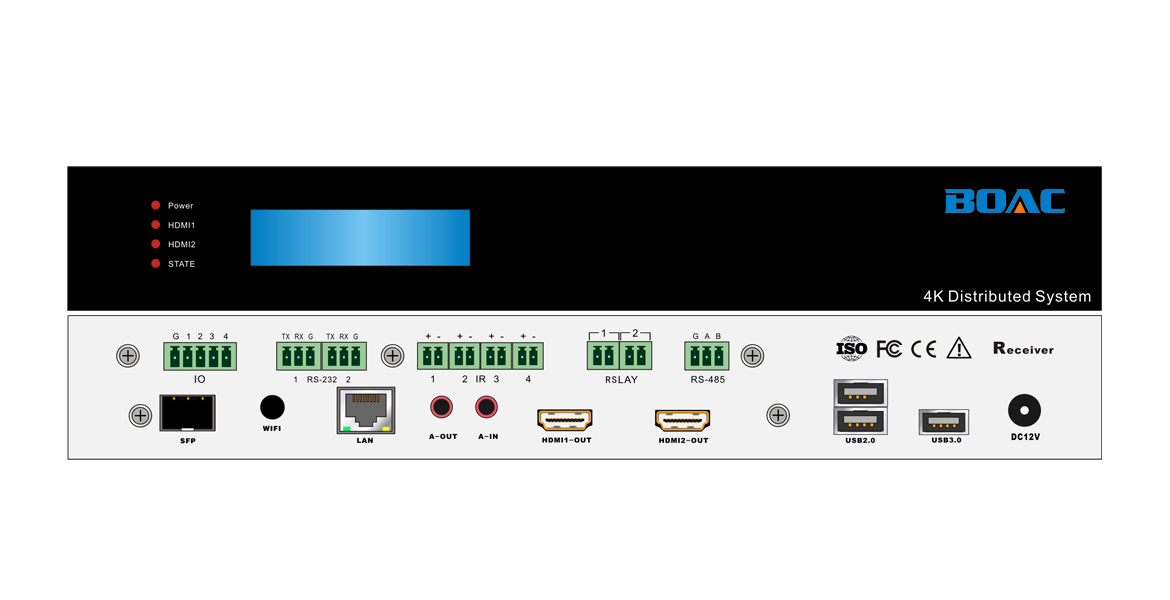

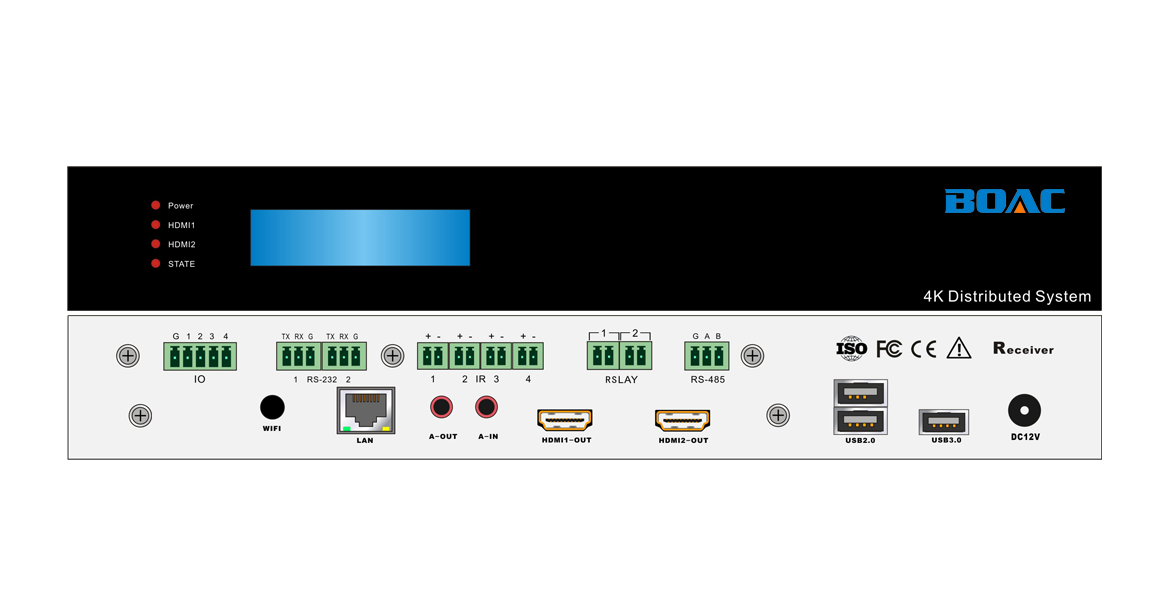

基本參數(4K)
視頻輸出 1路HDMI
音頻輸入 1路3.5mm立體聲
音頻環出 1路3.5mm立體聲
中控接口 2路RS232，4路IR，4路IO，1路RS485，2路繼電器
網絡接口 1路LAN口輸出
光纖接口 1路SFP光口（部分型號支持）
網口類型 千兆網口（自適應）
分辨率 4K@30Hz
USB接口 2路USB2.0，1路USB3.0
指示燈 電源、視頻信號、數據收發
電源 12V1.5A （帶接地線）
功耗 ≤10W
溫度 工作：0℃-50℃，儲存：-20℃-70℃
濕度 10% ~ 90%
MTBF ≥50,000 小時
尺寸 300x160x44mm，可加耳朵上機架
重量 約2kg
視頻輸出 1路CVBS/SDI，1路DVI/VGA，1路HDMI
音頻輸入 1路3.5mm立體聲
音頻環出 1路3.5mm立體聲
網絡接口 1路LAN口輸出
網口類型 千兆網口（自適應）
分辨率 1080P
USB接口 2路USB（支持鼠標鍵盤信號）
指示燈 電源、視頻信號、數據收發
電源 12V1.5A （帶接地線）
功耗 ≤10W
溫度 工作：0℃-50℃，儲存：-20℃-70℃
濕度 10% ~ 90%
MTBF ≥50,000 小時
尺寸 190x118x44mm，可加耳朵上機架
重量 約1kg
基本參數(2K帶中控)
視頻輸入 1路DVI/1路HDMI/1路SDI/1路VGA
視頻環出 1路DVI/1路HDMI/1路SDI/1路VGA
中控接口 3路IO，1路RS232，1路RS485，2路IR，1路繼電器
音頻輸入 1路3.5mm立體聲
音頻環出 1路3.5mm立體聲
網絡接口 1路LAN口輸出
網口類型 千兆網口（自適應）
分辨率 1080P
USB接口 2路USB（支持鼠標鍵盤信號）
指示燈 電源、視頻信號、數據收發
電源 12V1.5A （帶接地線）
功耗 ≤10W
溫度 工作：0℃-50℃，儲存：-20℃-70℃
濕度 10% ~ 90%
MTBF ≥50,000 小時
尺寸 190x118x44mm，可加耳朵上機架
重量 約1kg
基本參數(4K)
視頻輸出 1路HDMI
音頻輸入 1路3.5mm立體聲
音頻環出 1路3.5mm立體聲
中控接口 2路RS232，4路IR，4路IO，1路RS485，2路繼電器
網絡接口 1路LAN口輸出
光纖接口 1路SFP光口（部分型號支持）
網口類型 千兆網口（自適應）
分辨率 4K@30Hz
USB接口 2路USB2.0，1路USB3.0
指示燈 電源、視頻信號、數據收發
電源 12V1.5A （帶接地線）
功耗 ≤10W
溫度 工作：0℃-50℃，儲存：-20℃-70℃
濕度 10% ~ 90%
MTBF ≥50,000 小時
尺寸 300x160x44mm，可加耳朵上機架
重量 約2kg
